トレリスフェンスを作る　その８

溶接作業です。

各部品をつなぎ合わせます！

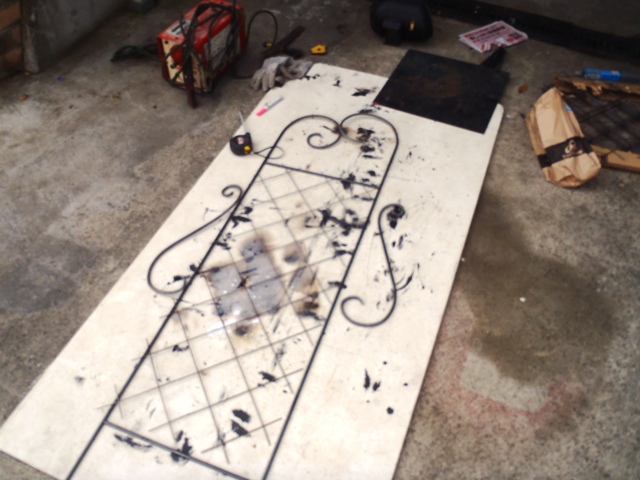

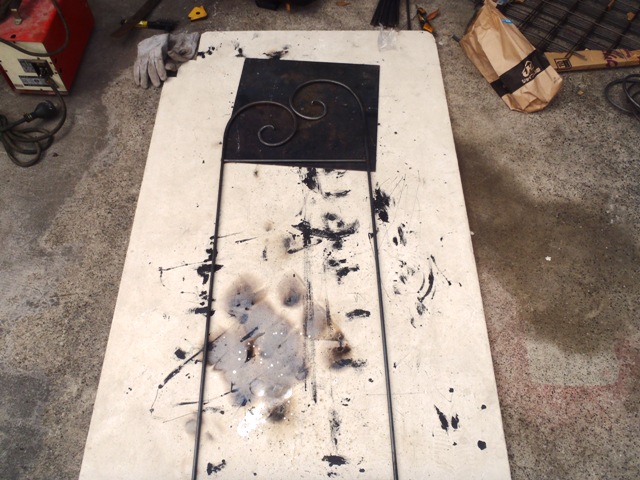

まずは部品を置いてみます。

白いのは耐火ボードです。
黒い板は鉄板。

愛用？の溶接機です。レッドゴー120というやつです。
ヤフオクでゲットしたので、確か数千円。
200Vで使用しています。200Vだと普通の溶接棒が使えますので、経済的です。

向こうにはお面がころがっていますね。

スクロール部材やメッシュも置いてみました。
こんな感じに仕上がるはず・・・・。

久しぶりの溶接なので、ちょっと練習です。

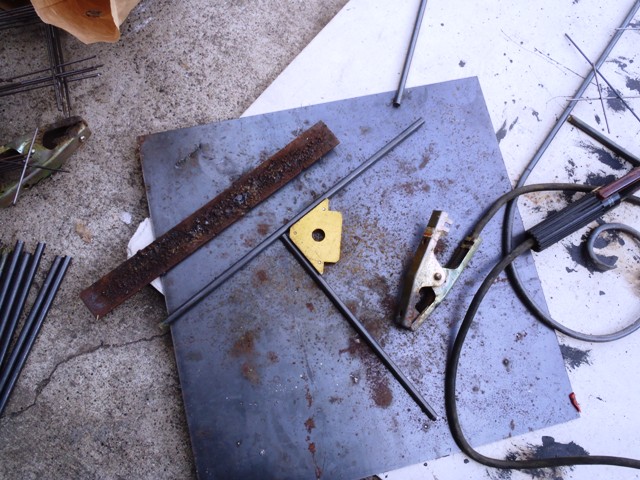

こういう鉄板の上に置いて、アース部分を鉄板に乗せればそのまま溶接できます。
どこかに触れていれば、良いのですね。

感電を心配する人もいますが、今まで感電したことないです。
結構いい加減に扱っていますが（苦笑）

黄色いのは磁石。直角にとめるときには便利です。
上に見える細長い板は「捨て板」です。
こいつを叩いてアークを一度飛ばし、まだ溶接棒の先が赤いうちに対象物にあてると容易にアークを出せます。

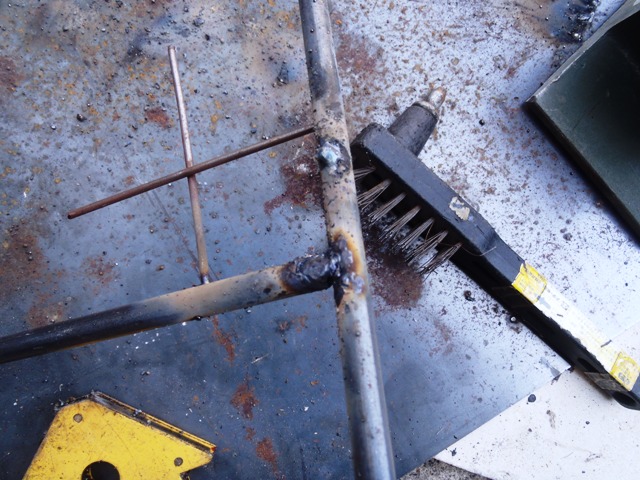

まぁ、こんな感じかな？

溶接したら、必ずチッピングハンマーで叩いて、溶接面を確認します。
付いたように見えて、結構付いていないことも多いので。。。。

ちゃんと溶け込みが見えるくらいでないとつかないのですよね。

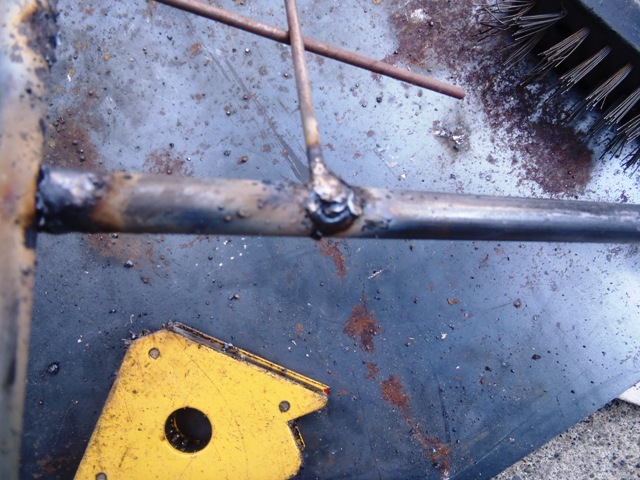

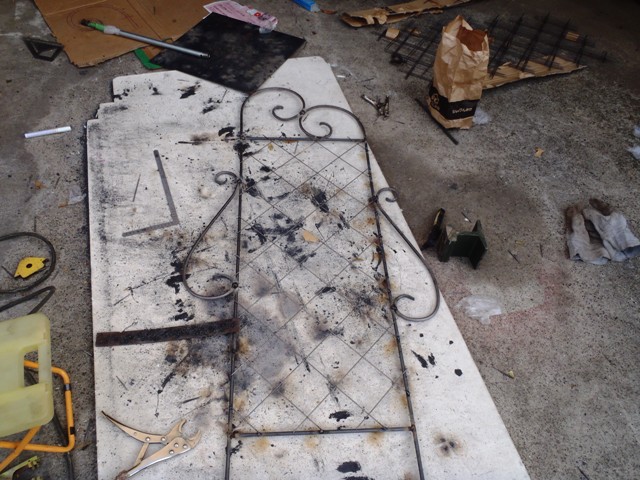

メッシュも溶接してみました。

できないことはないですが、やはり細い分溶けてしまいます。

しっかり固定されるように、横の棒はスクロール部分にも溶接することにしました。

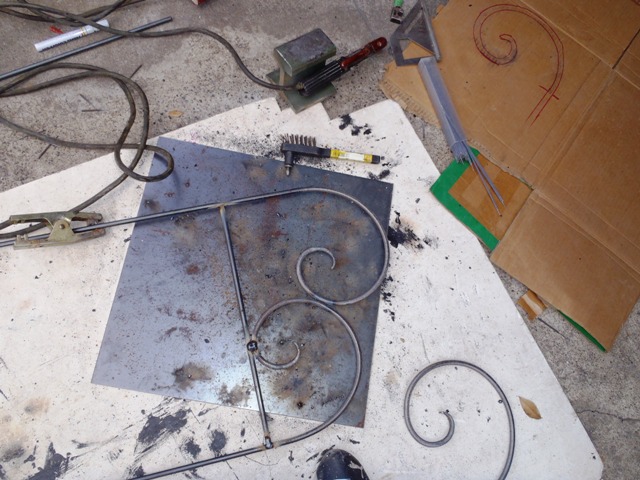

まずは片側から溶接します。

お次は片方の溶接。

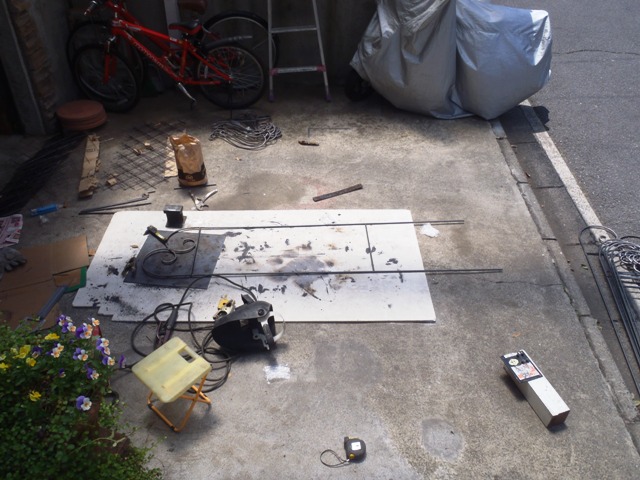

ガレージの入り口での作業です。

車はちょっと外に出てもらいました（笑）

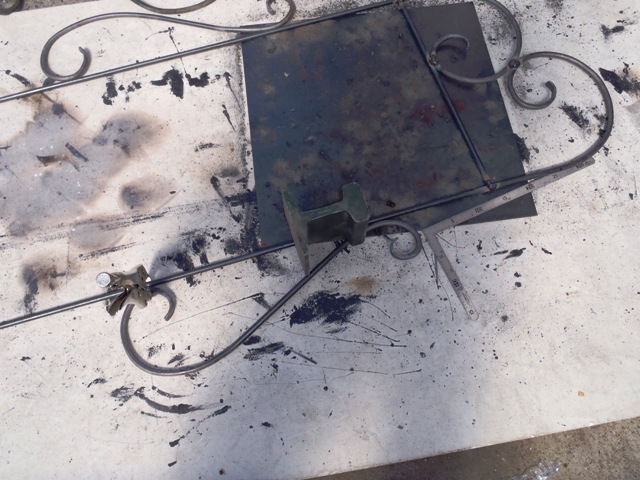

スクロール部分の溶接。

金とこを重しにして固定しています。

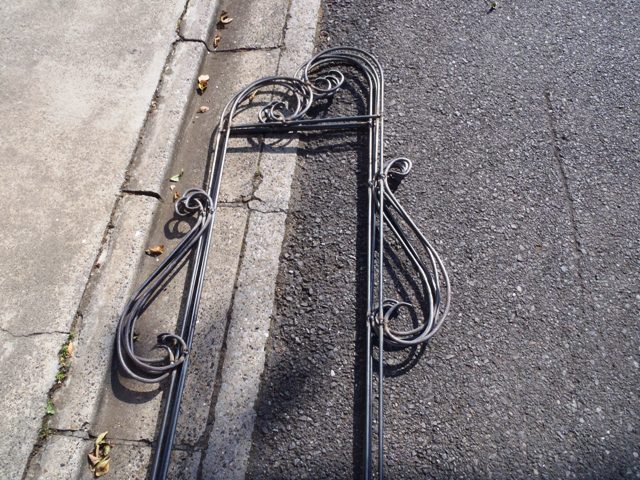

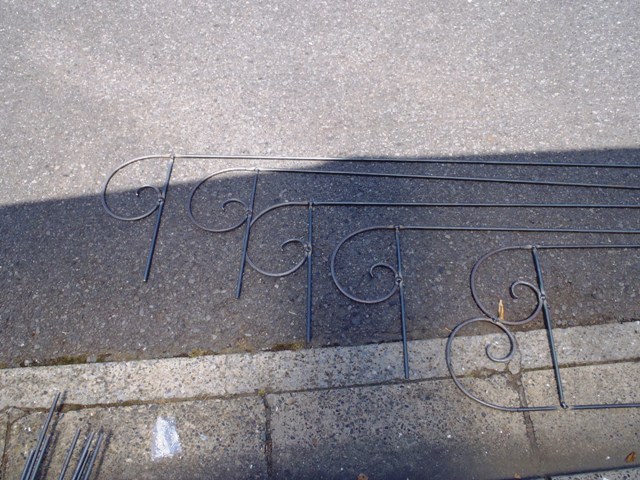

とりあえず８個全部ここまでできました！

・溶接棒　1.6mm

・耐火ボード
・鉄板、捨て板
・溶接用磁石

・溶接面

・チッピングハンマー
