エルゴラピード EL1014 バッテリー交換

エルゴラピードバッテリー交換
エルゴラピードのバッテリーの交換です!

エレクトロラックスエルゴラピード、充電式の掃除機で非常に便利なのですが、最近吸い込みが悪くなっていました。
調べてみると、このバッテリーは2年くらいでダメになるようです。
その場合、子機全部交換となるようです。これじゃ、もったいない!ということで、バッテリーを交換することにしました。

エルゴラピードバッテリー交換

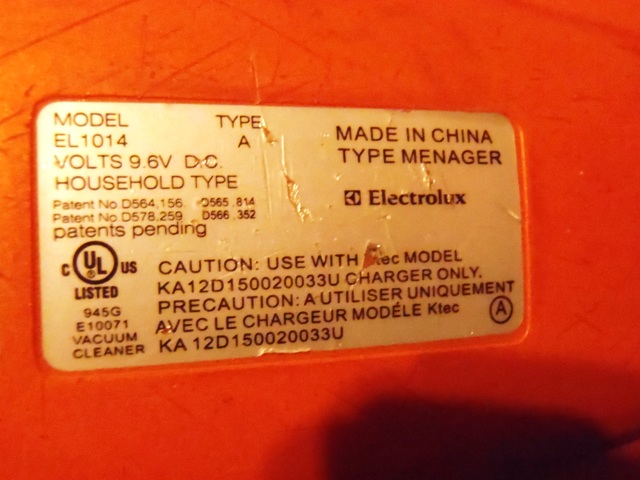

うちのは並行輸入品です。型番はEL1014になります。
調べてみると、ニッカド水素電池を使っているようです。
ただ、やはり現物を確認した方が良いので、まずはバラします!

エルゴラピードバッテリー交換

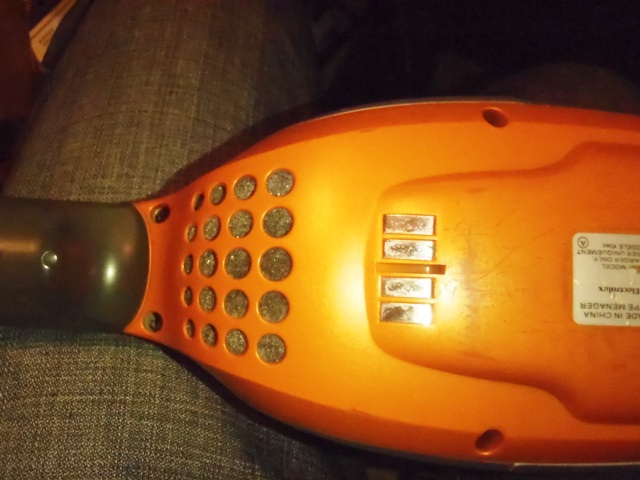

ネジはここの4本と・・・

エルゴラピードバッテリー交換

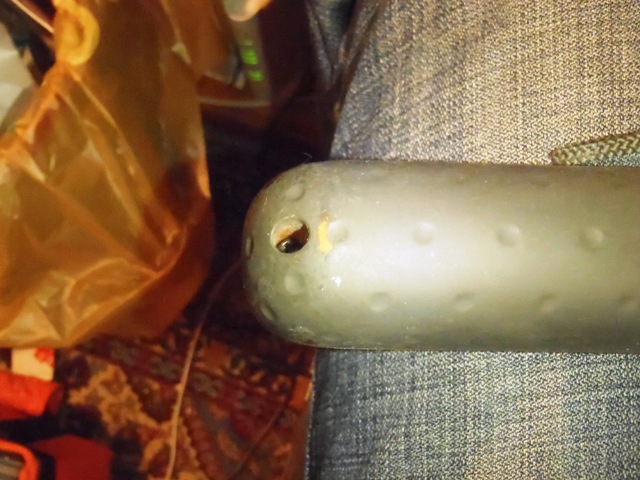

ここの1本になるようです。

エルゴラピードバッテリー交換

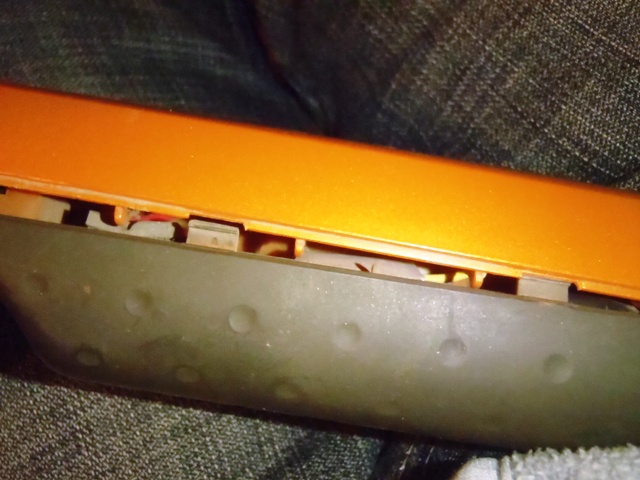

ネジを外して、この辺の隙間にマイナスドライバーを突っ込めば、外れます。

エルゴラピードバッテリー交換

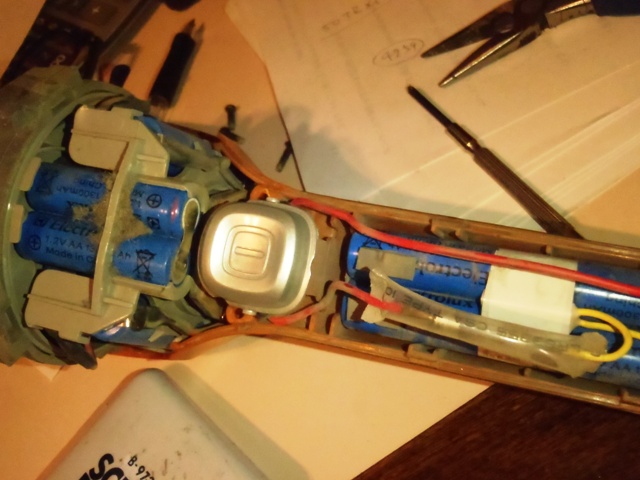

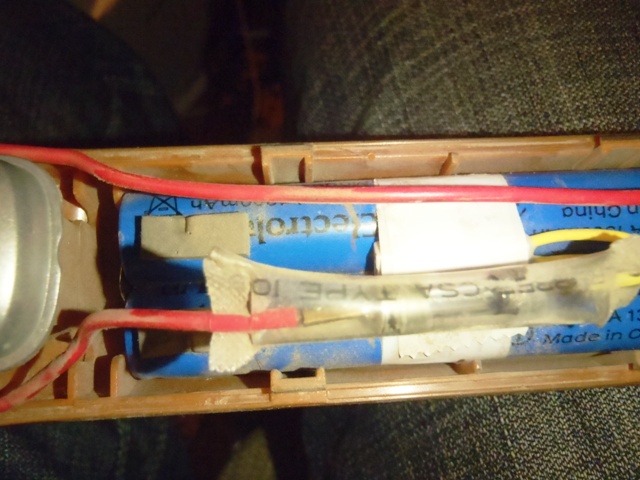

開けるとこんな感じ。埃だらけです。

エルゴラピードバッテリー交換

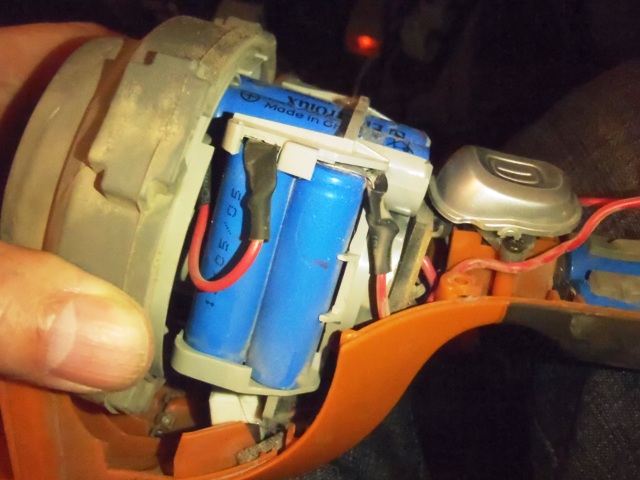

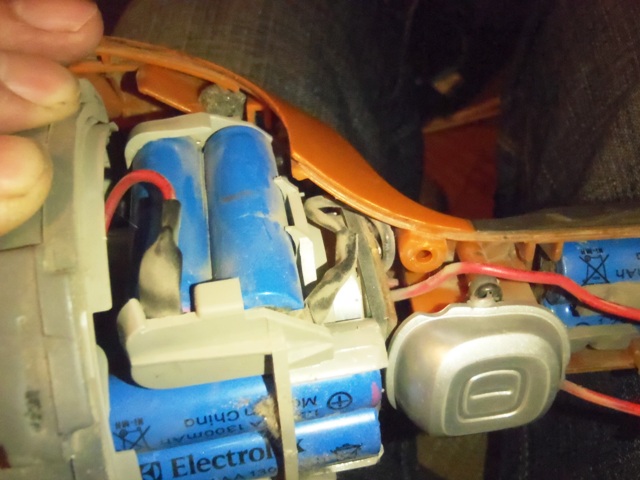

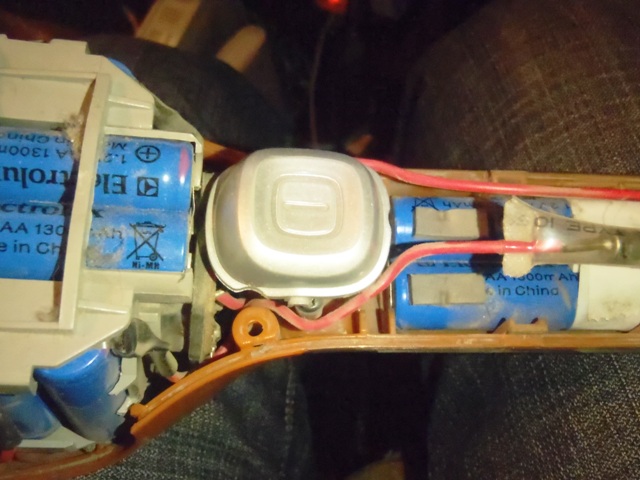

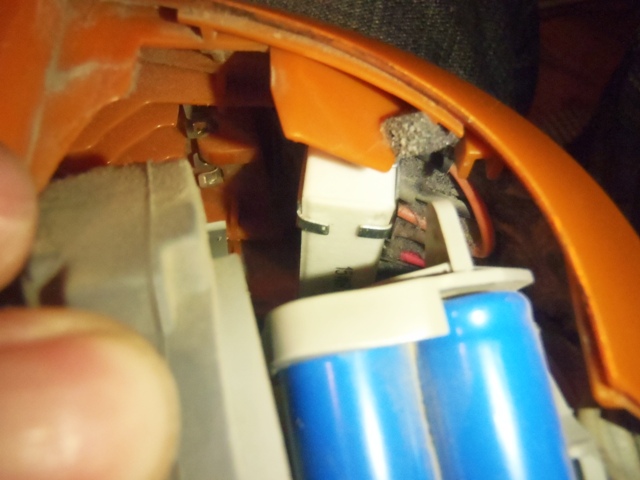

こんな感じで組まれています。

エルゴラピードバッテリー交換

エルゴラピードバッテリー交換

エルゴラピードバッテリー交換

エルゴラピードバッテリー交換

エルゴラピードバッテリー交換
このスイッチはこんな感じで外れます。

エルゴラピードバッテリー交換

エルゴラピードバッテリー交換

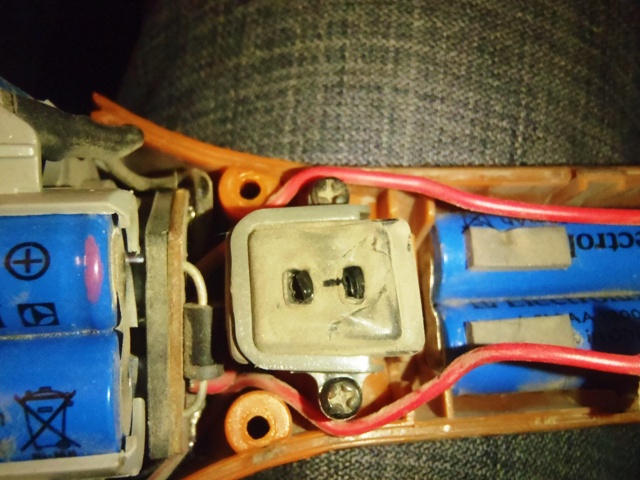

ネジをはずしてスイッチをとめているカバーを外します。

エルゴラピードバッテリー交換

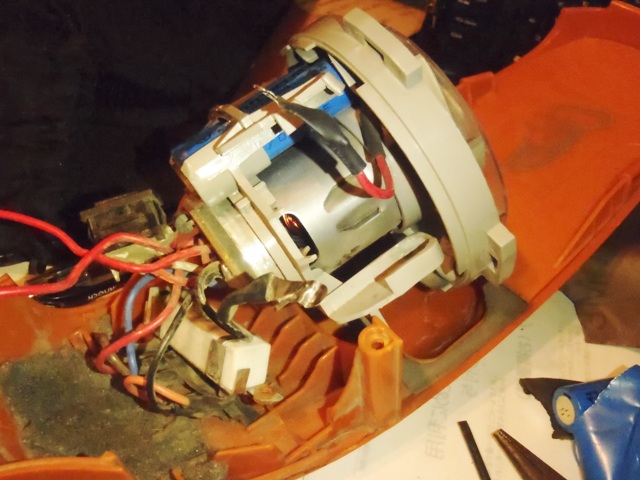

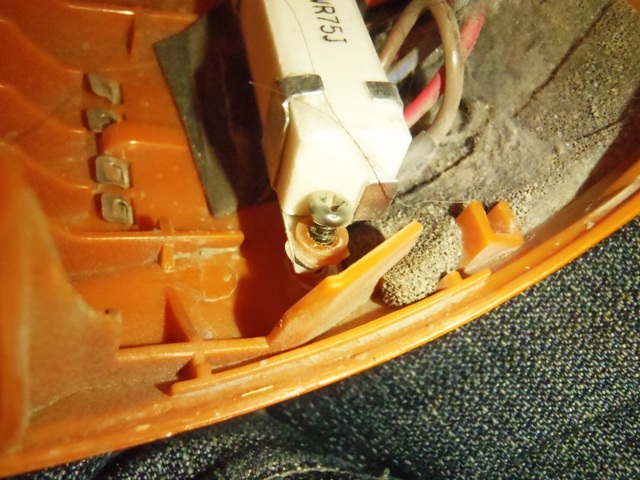

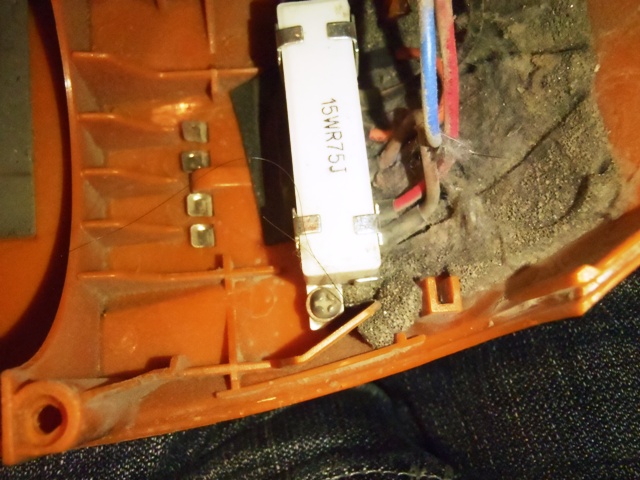

モーターの下に抵抗があります。このネジも外します。

エルゴラピードバッテリー交換

エルゴラピードバッテリー交換

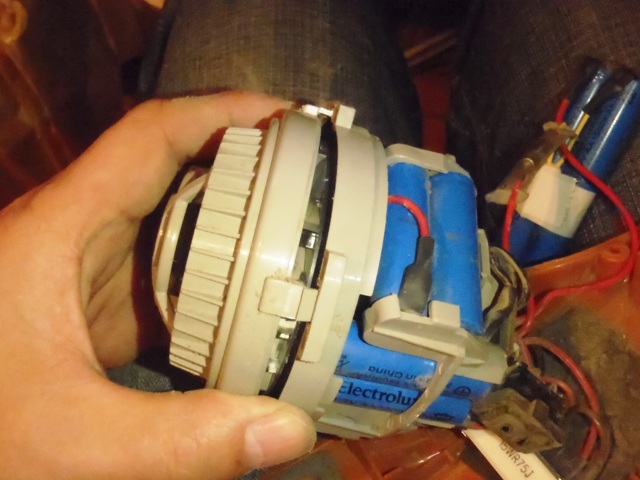

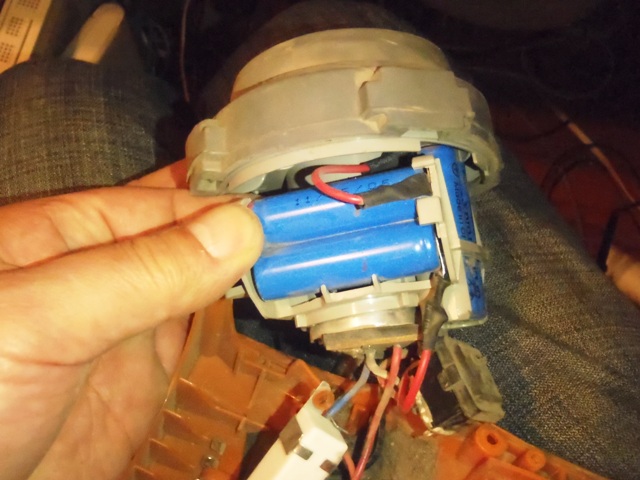

モータ部分を外します。

エルゴラピードバッテリー交換

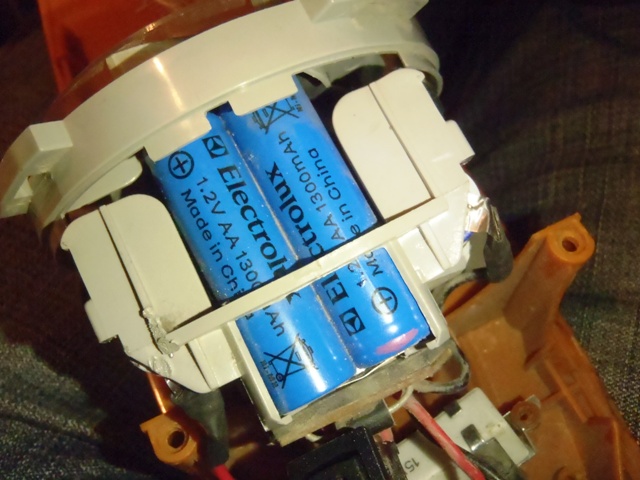

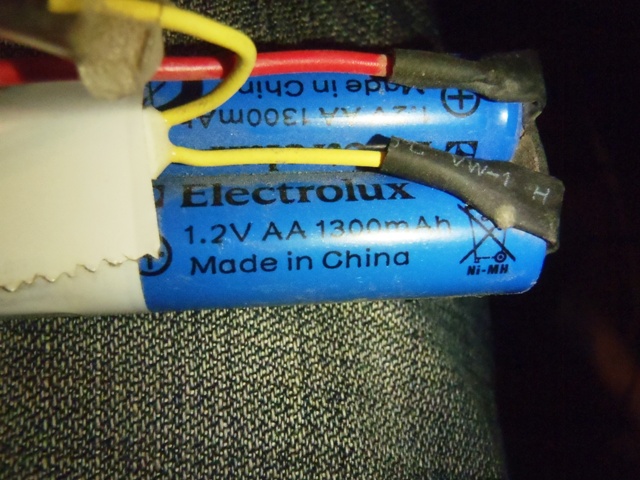

電池を確認。1.2V 1300mAhです。

エルゴラピードバッテリー交換
掃除をするので、このカバーも外しました。
電池交換だけなら、はずさなくてもOKです。

エルゴラピードバッテリー交換

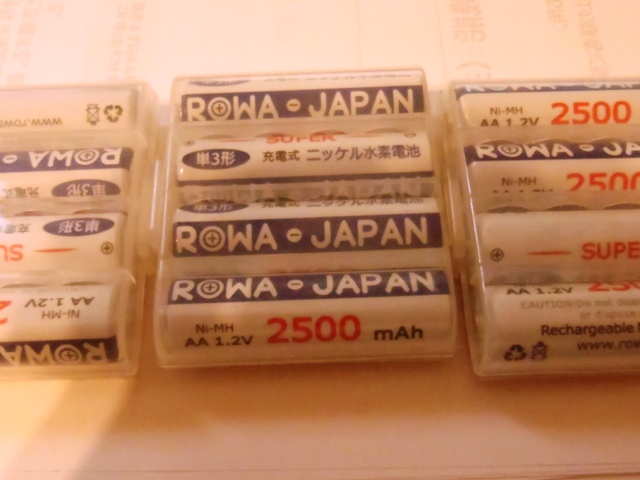

電池購入。ニッカド水素電池です。ただ2500mAhにしました。
12本入りで送料込みで2,300円。

エルゴラピードバッテリー交換

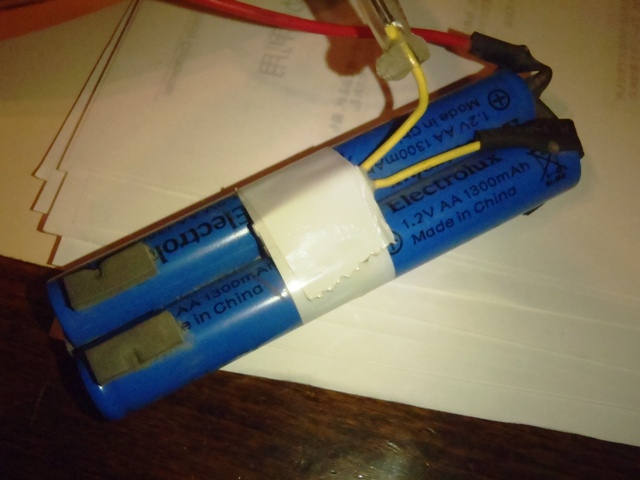

電池を再度確認します。

エルゴラピードバッテリー交換
この部分は手で引っ張ればはがせます。

エルゴラピードバッテリー交換
結構スペースがないので、普通のケーブルをハンダ付けするとケースに入らなくなります。

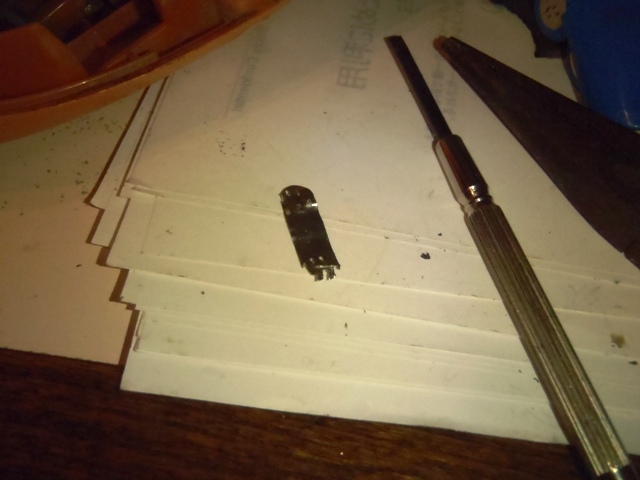

なので、これを再利用することにしました。

エルゴラピードバッテリー交換

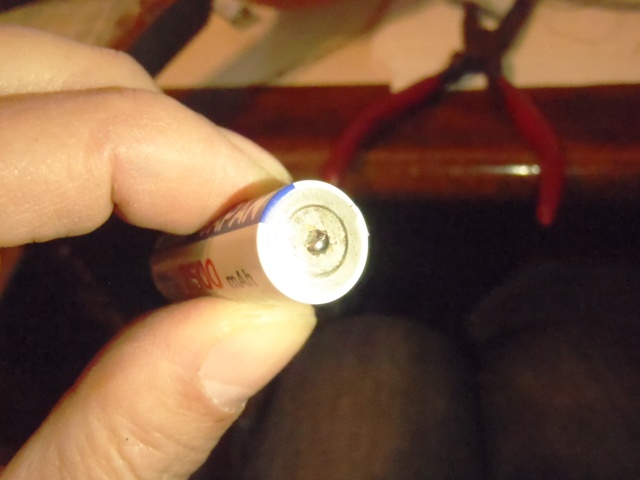

先に、こちらにハンダを乗せておきます。
軽くヤスリ掛けしてフラックスをのせてハンダ付けします。

エルゴラピードバッテリー交換

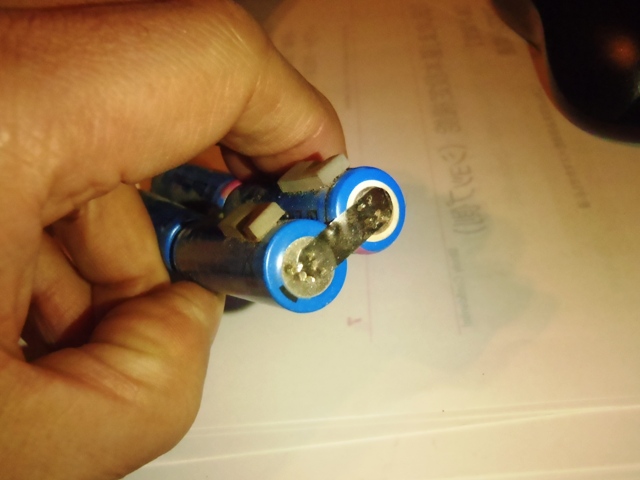

少しずつ外しながらハンダ付けしていきます。プラスマイナス間違えないように。

エルゴラピードバッテリー交換
この部分だけは切らないと外れません。

エルゴラピードバッテリー交換

エルゴラピードバッテリー交換

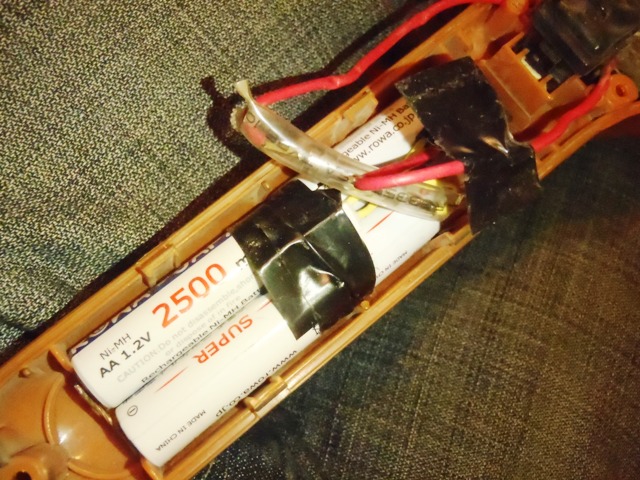

こんな感じで収めています。
スイッチを入れると、吸引力も戻りました。
最初はこれくらいのパワーがあったのですね(^^
